母線安裝整體說明
一、現場測量：
主要對土建的的相對位置進行相應的確定，以決定母線結構和安裝尺寸。
主要測量對象：

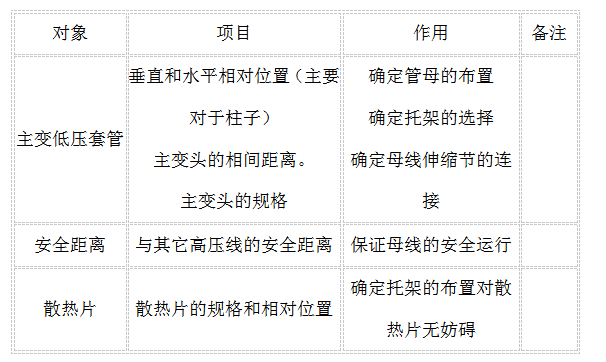

1、變壓器：

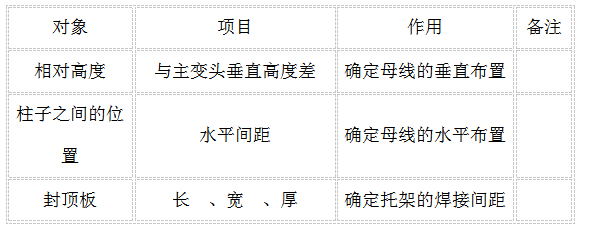

2、母線支柱

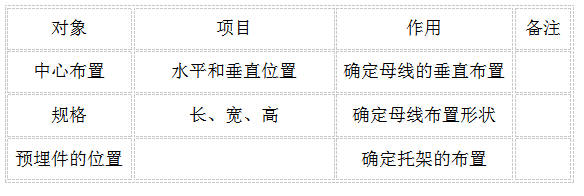

3、電纜溝

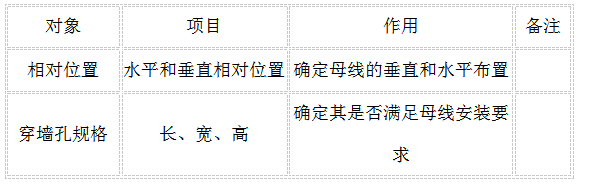

4、穿墻孔

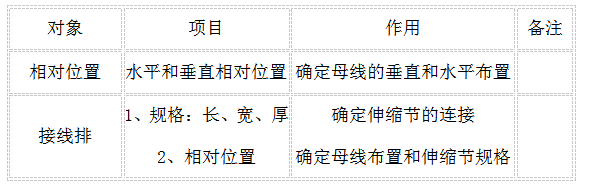

5、 開關柜及其他設備

二、生產
1、根據土建的主變和柱子的相對位置，設計母線的布置，然后確定母線的生產   數量和具體形狀。
2、根據需求選擇相應規格的附件以及數量。
3、根據圖紙?jiān)O(shè)計需求焊接托架。
三、安裝
1、安裝原則：安全、美觀、經濟。
2、安裝要求：按圖紙?jiān)O(shè)計進行現場安裝，嚴格按照安裝工藝要求進行操作。
3、安裝步驟：
 A、核實圖紙數據。
 B、托架定位，按照?qǐng)D紙和現場要求固定托架。
 C、安裝絕緣子（半絕緣母線用）。
安裝要求：托架定位后，將絕緣子安裝就位，安裝過程中不能碰磕到絕緣子，就位后將固定螺絲擰緊。（定位見設計圖紙）
 D、在支撐絕緣子上安裝金具（半絕緣母線用）或在托架上安裝金具。
安裝要求： 支柱絕緣子或金具安裝在托架上時，應保證緊固螺栓已擰緊。
 E、安裝管母線及母線間的連接。
安裝要求：
母線：根據圖紙母線標號將母線放置于金具上（母線在金具上的放置見金具“操作說明”），用中間連接器將各段母線連接，并穿10kv紅色熱縮管兩根（根據中間連接兩端距離）、10kv黑護套一根每根一米。熱縮管大于銅管兩個型號，例如;100的銅管用150的熱縮管。
中間連接器：中間連接器的使用方法見“中間連接器”部件說明。
F、用終端接頭和軟連接將設備與母線相連
安裝步驟:（1）安裝終端連接器（安裝方法見終端連接器使用說明）。
（2）將色標穿進終端接頭母線端。（長度1米）
（3）用適合的10kv紅色熱縮管將軟連接包覆，兩端硬連接端留出。用壁紙刀將熱縮管切割美觀。
（4）用軟連接把母線終端與所需接設備連接。（接觸面要涂抹少量導電膏）。
G、檢查各部件安裝
    根據“產品部件介紹”里對各部件的操作說明，檢查安裝結果。
