電容式絕緣母線簡介
電容式絕緣母線，實質就是利用銅管、銅棒（或鋁棒、鋁合金管）作為導體、外敷絕緣的一種母線產品。在國外被稱之為“管形電纜”。電容式絕緣母線具有大電流（12000A）、高機械強度、良好的絕緣、適用范圍廣等特性，所以被越來越多的客戶認可和接受。在國外，此類產品已經有幾十年的運行歷史和經驗。瑞士的MGC公司，其產品最高電壓可做到245kV，我國的魯布革水電站采用了MGC的絕緣母線產品。而國內由于進入此領域時間較短，以及技術研發能力，絕緣材料的局限等多方面原因，目前僅能生產66kV及以下電壓等級的產品。目前在國內該產品還屬于一個新興行業，國家沒有具體詳細的產品標準，一般各個企業均執行自己的企業標準，例如我公司就是依據高壓鎧裝電纜、母線橋架等國家標準來制定企業的生產標準的。國內生產電容式絕緣母線的公司，均有自己的命名方式和規格型號，如“管形屏蔽絕緣母線、交聯聚乙烯管形母線、絕緣銅管母線”…等等，其實質均為同一類產品。命名和型號的混亂，給用戶的選型工作造成了一定的困難。作為用戶，首先要了解自己的需求，然后根據具體安裝鋪設情況，來確定母線的電壓等級、額定電流大小、絕緣方式等。在我們這你可以詳細地了解到電容式絕緣母線的各方面情況。目前在城市中心地帶建設變電所（尤其是220KV等級）對提高本地區的供電能力和可靠性是十分必要的，它從很大程度上滿足了城市中心地區負荷快速增長及對供電高可靠性的要求，也解決了從外部向城市中心地區供電需占用大量線路走廊的問題，保證了城市經濟的順利發展。目前220kV城市變電所低壓（直供用戶）側均采用10kV電壓等級，隨著主變?nèi)萘康募哟?，變壓?0kV進線側的額定電流不斷加大（超過6000A）。

根據以往工程經驗，矩形母線在技術上和結構上很難滿足大電流母線發熱和短路電動力的要求，由此引起附加損耗、集膚效應系數增大，造成截流能力的下降、電流分布不均勻。尤其是單臺主變?nèi)萘繛?80MVA及以上時，主變10kV出線側不僅有母線橋本身的電動力問題、發熱問題，還有母線橋支柱絕緣子、鋼構架以及母線橋附近混凝上柱、基礎內的鋼筋在電磁場中感應渦流引起的發熱問題。一旦母線短路，敞露母線、支柱絕緣子、變壓器繞組都遭受損傷，影響變電站的安全運行、供電的可靠性。為了解決上述問題，我公司開發設計了電容式絕緣母線，用以替代矩形母線，改善母線材料的性能，提高母線機械強度，防止人身觸及帶電母線及金屬物落到母線上產生相間短路等，并在實際工程中得到應用，獲得了較好的效果。為變電站的安全運行、提高供電可靠性、降低損耗起到了積極的作用。

電容式絕緣母線特點

 · 載流量大
管形母線的主體為空心銅管或鋁合金管，表面積大，相對常規矩形母線，其導體表面電流密度分布均勻，最高額定電流可達12000A。


 · 絕緣性能好
管形母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表面電場分布均勻，電氣絕緣性能強。可以直接通過電纜溝和電纜夾層。


 · 機械強度高
管形母線主體允許應力為矩形母線的4倍，可承受的短路電流大，機械強度高，使得母線支撐跨距最大可達8米。


 · 散熱好、溫升低
管形母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件相比常規母線要好。


 · 損耗低
管形母線的外形決定了其表面集膚效應系數低，Kf≦1，交流電阻小，因而母線的功率損失小。交聯屏蔽絕緣母線的絕緣層的介質損耗低于0.01%。


 · 絕緣材料耐熱系數高
交聯屏蔽絕緣管形母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在－200℃～＋200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧30年。


 · 抗電氣震動能力強
動穩定試驗結果表明，電壓10kV、額定電流4000A的銅質管母，可承受63kA（4s）短路電流沖擊。其可以直接將母線固定在鋼構架上或混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強的抗震動能力。


 · 不受環境干擾，可靠性高
管形母線的每相是封閉屏蔽絕緣，內部無凝露產生，且消除了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。


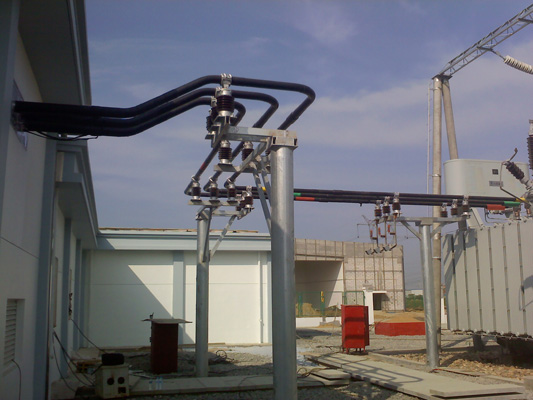

 · 母線架構簡明、布置清晰、安裝方便、維護工作量少。
產品一次安裝成功，終身免維護。

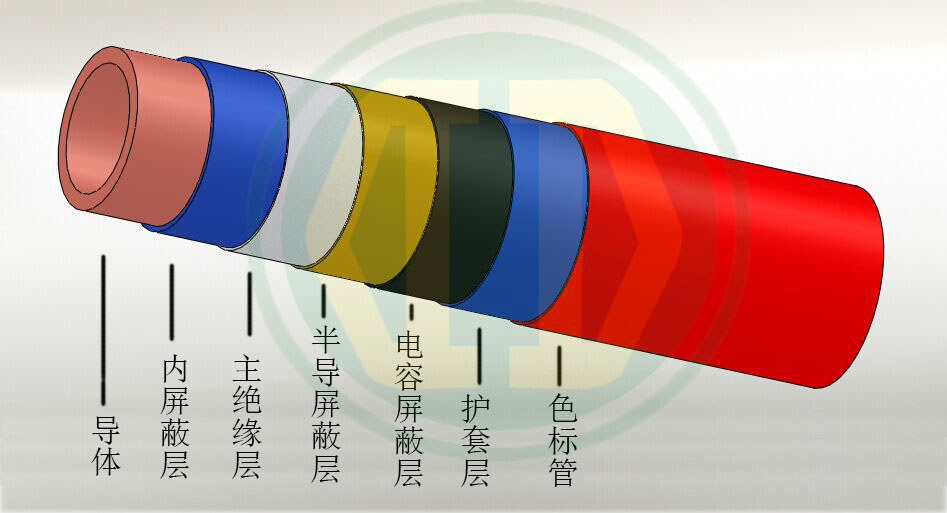

電容式絕緣母線結構示意圖
